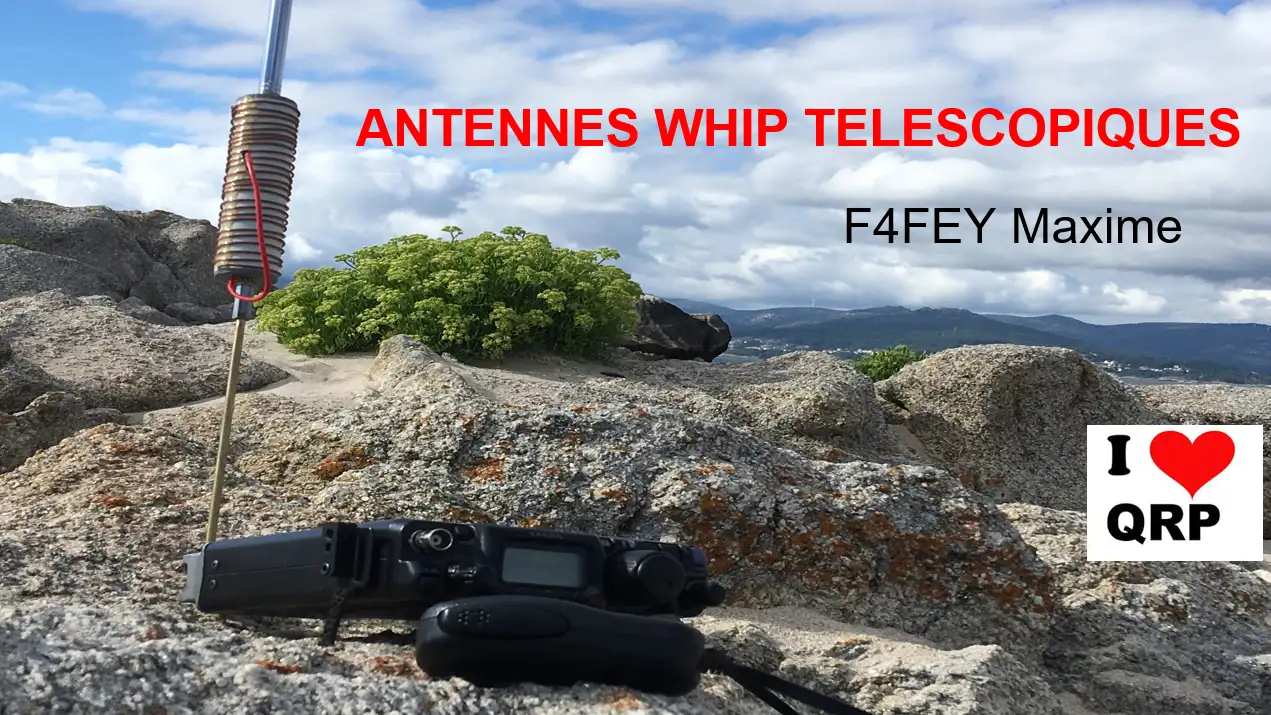

"Le QRP selon F4FEY : Des antennes et astuces pour des liaisons réussies"

Un article de Maxime, astuces, tours de main

Présentation

Le QRP selon F4FEY

Maxime, F4FEY, est un radioamateur passionné et particulièrement performant dans l'utilisation de matériels QRP. Avec son expertise dans le domaine de la faible puissance, il nous partage aujourd'hui ses réalisations les plus abouties.

Dans cet article, nous allons découvrir ses antennes préférées, ses astuces pour optimiser les communications, et ses conseils pour tirer le meilleur parti de votre équipement QRP.

Antennes raccourcies : Principes et choix

Maxime nous présente ses solutions pour des antennes efficaces malgré leur taille réduite. Découvrez comment il a conçu et optimisé ses antennes pour obtenir des performances remarquables.

Antenna HOLIFEY

Une antenne compacte et performante, idéale pour les radioamateurs en déplacement ou disposant d'un espace limité.

Antenna Gawant

Une autre réalisation de Maxime, conçue pour offrir un excellent rapport qualité/prix et une grande facilité d'utilisation.

Bilan trafic

Maxime partage ses résultats de trafic, démontrant l'efficacité de ses antennes QRP dans des conditions réelles.

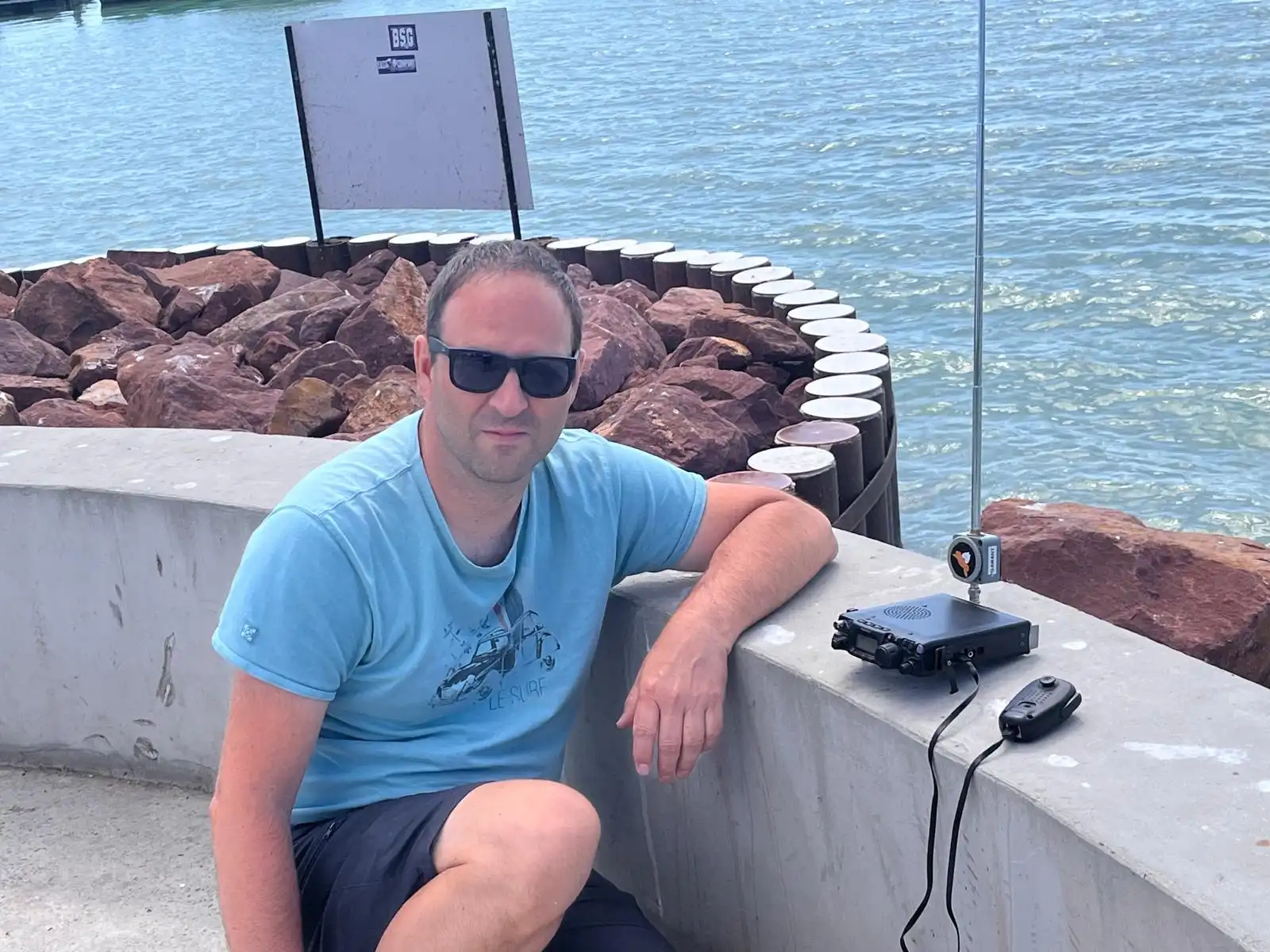

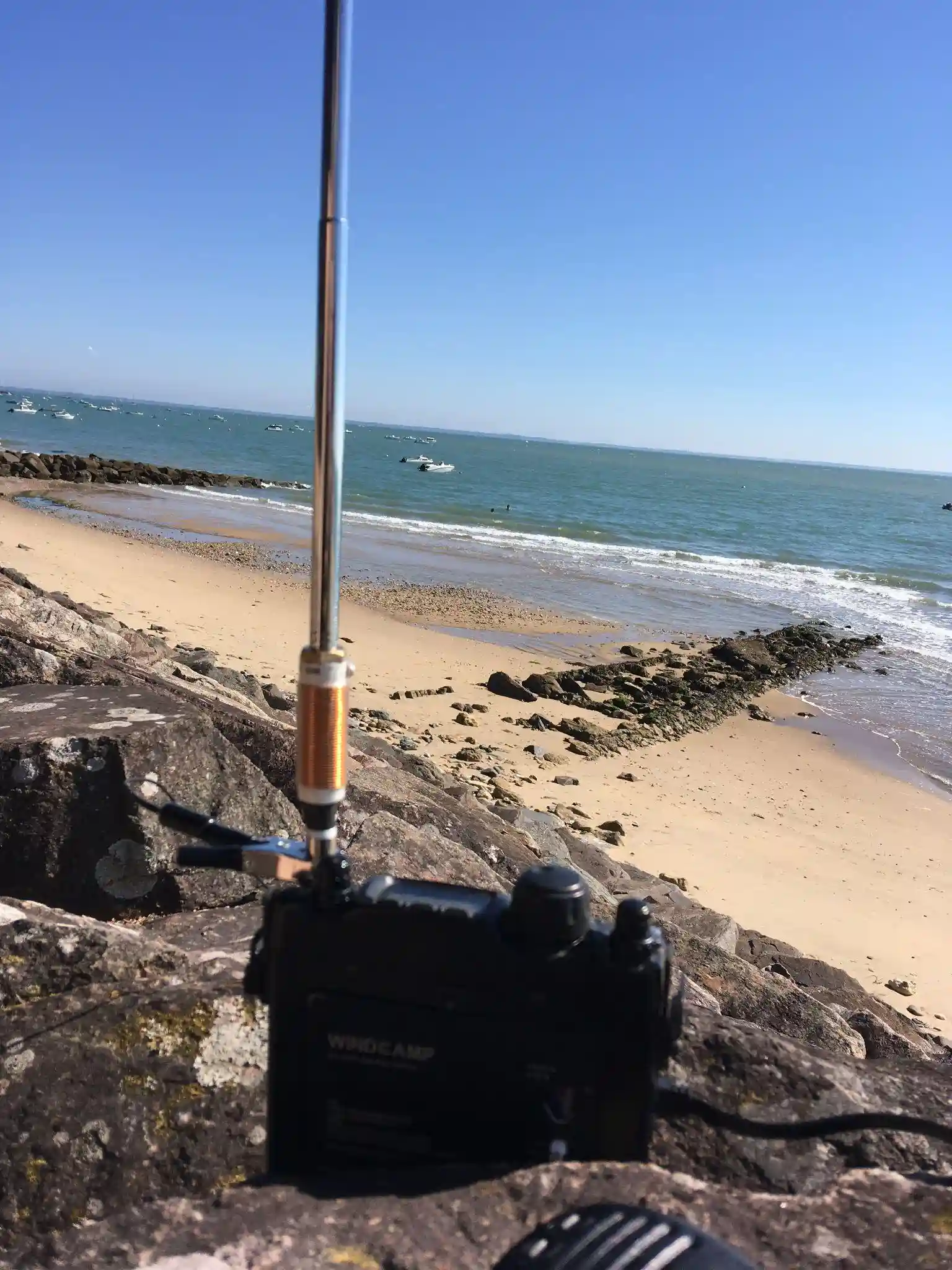

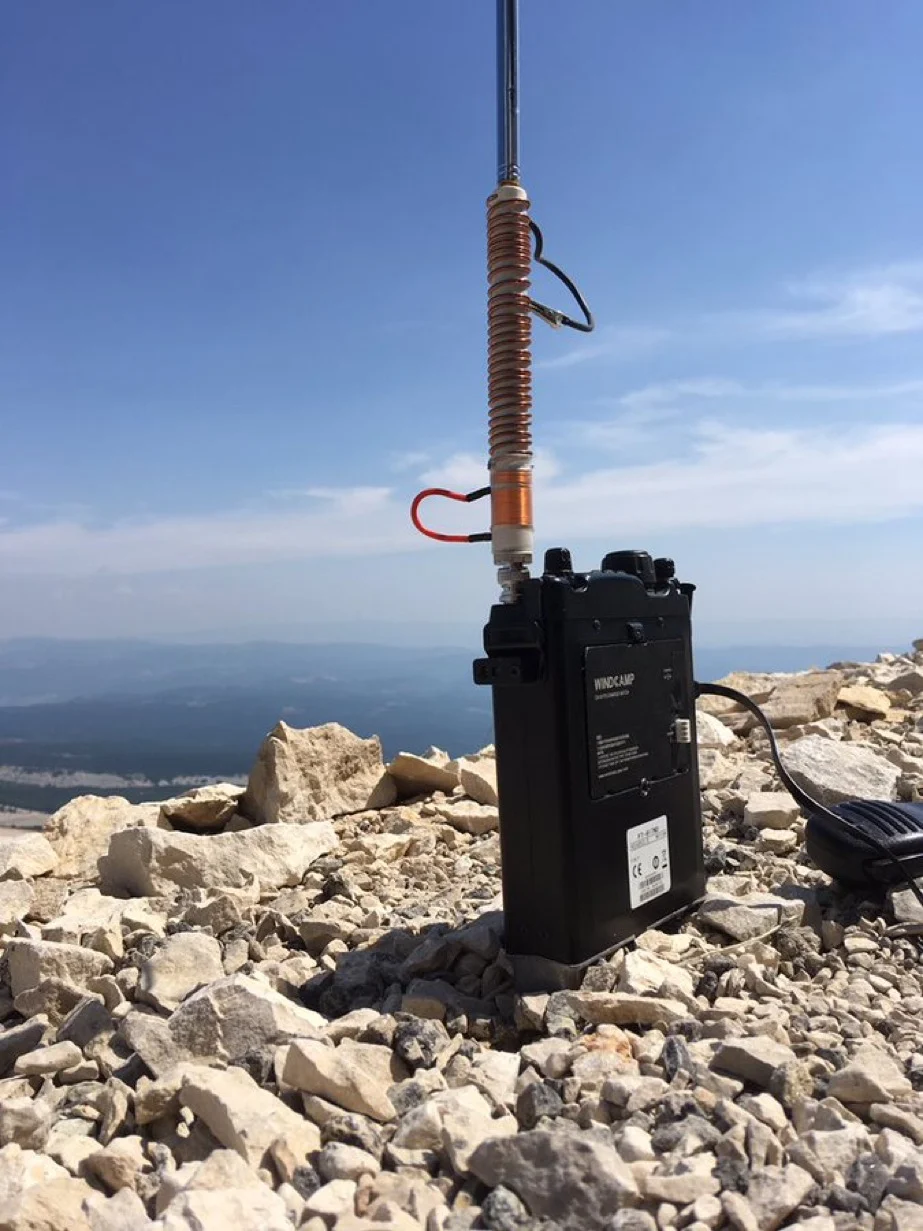

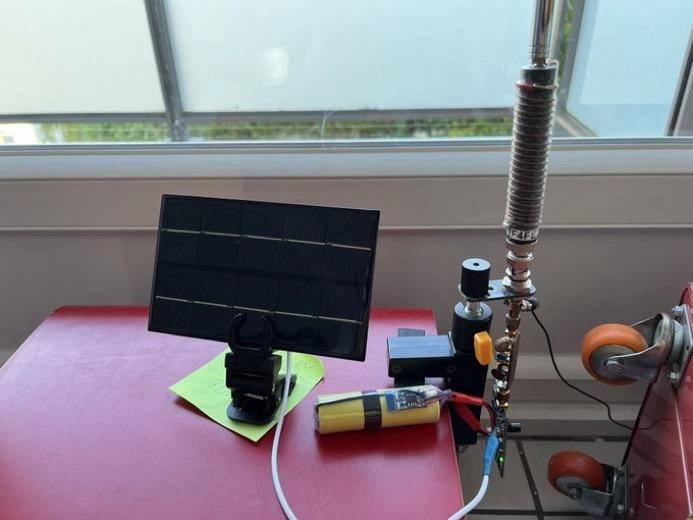

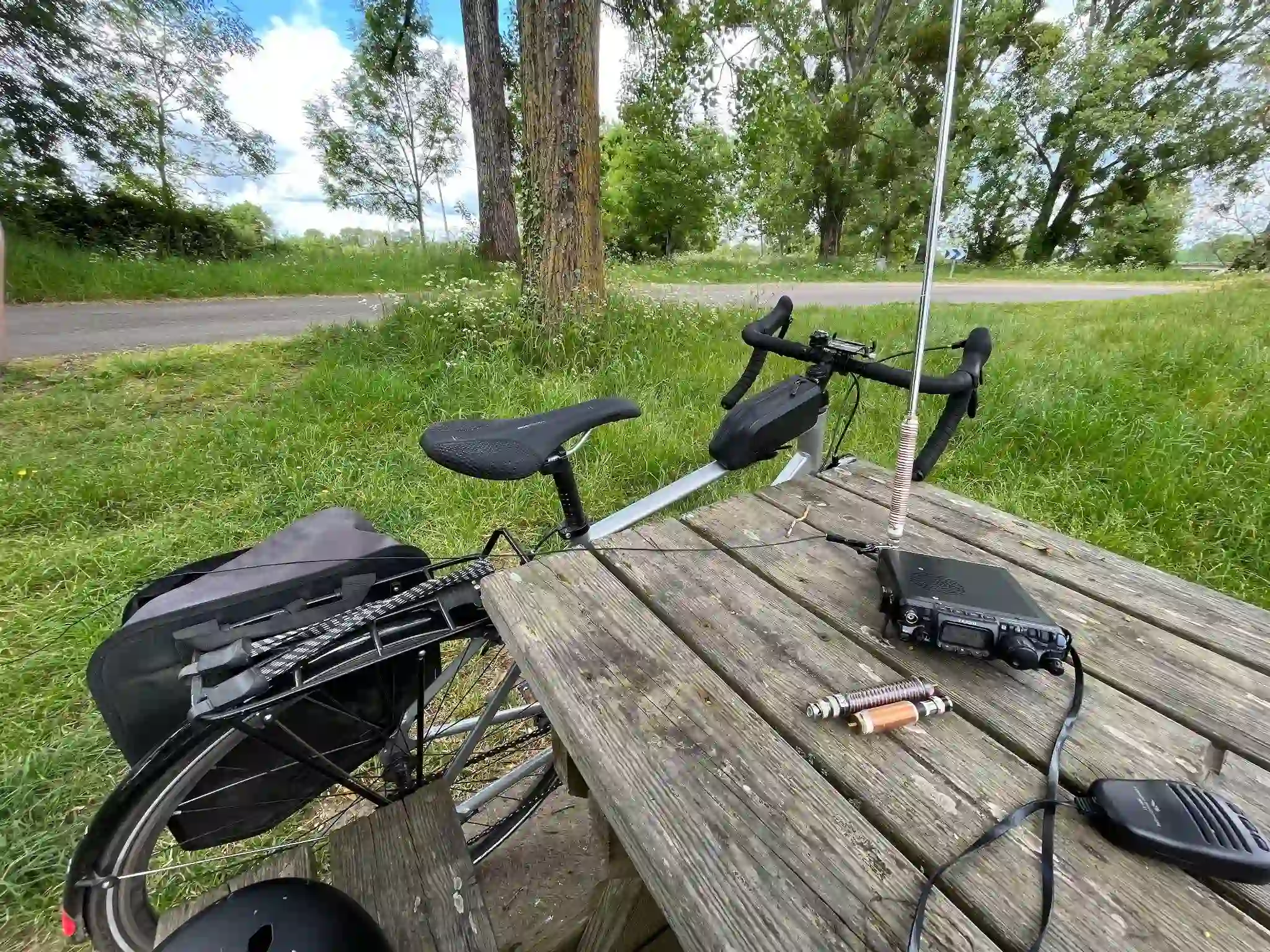

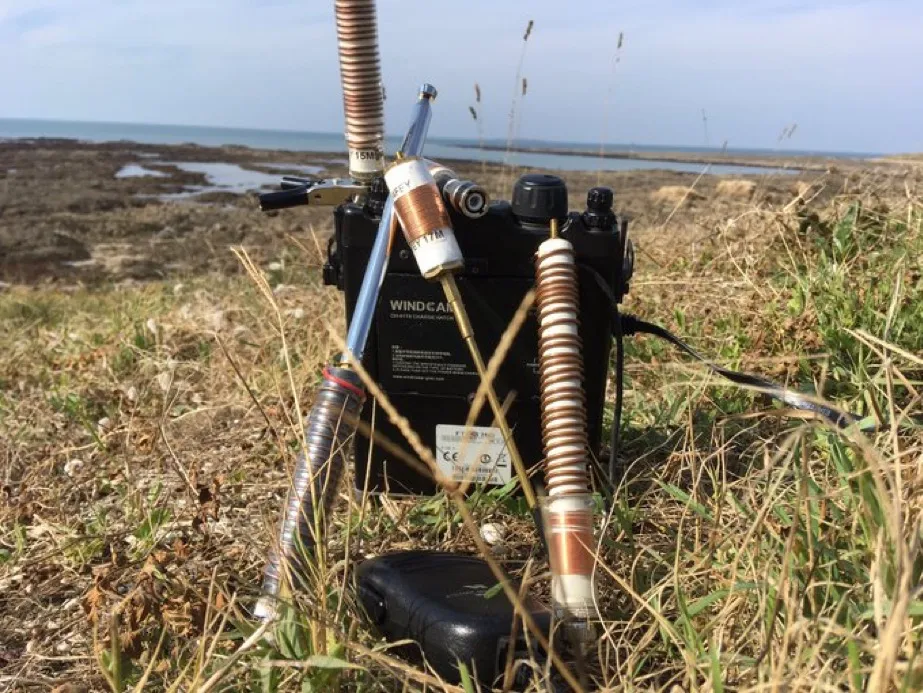

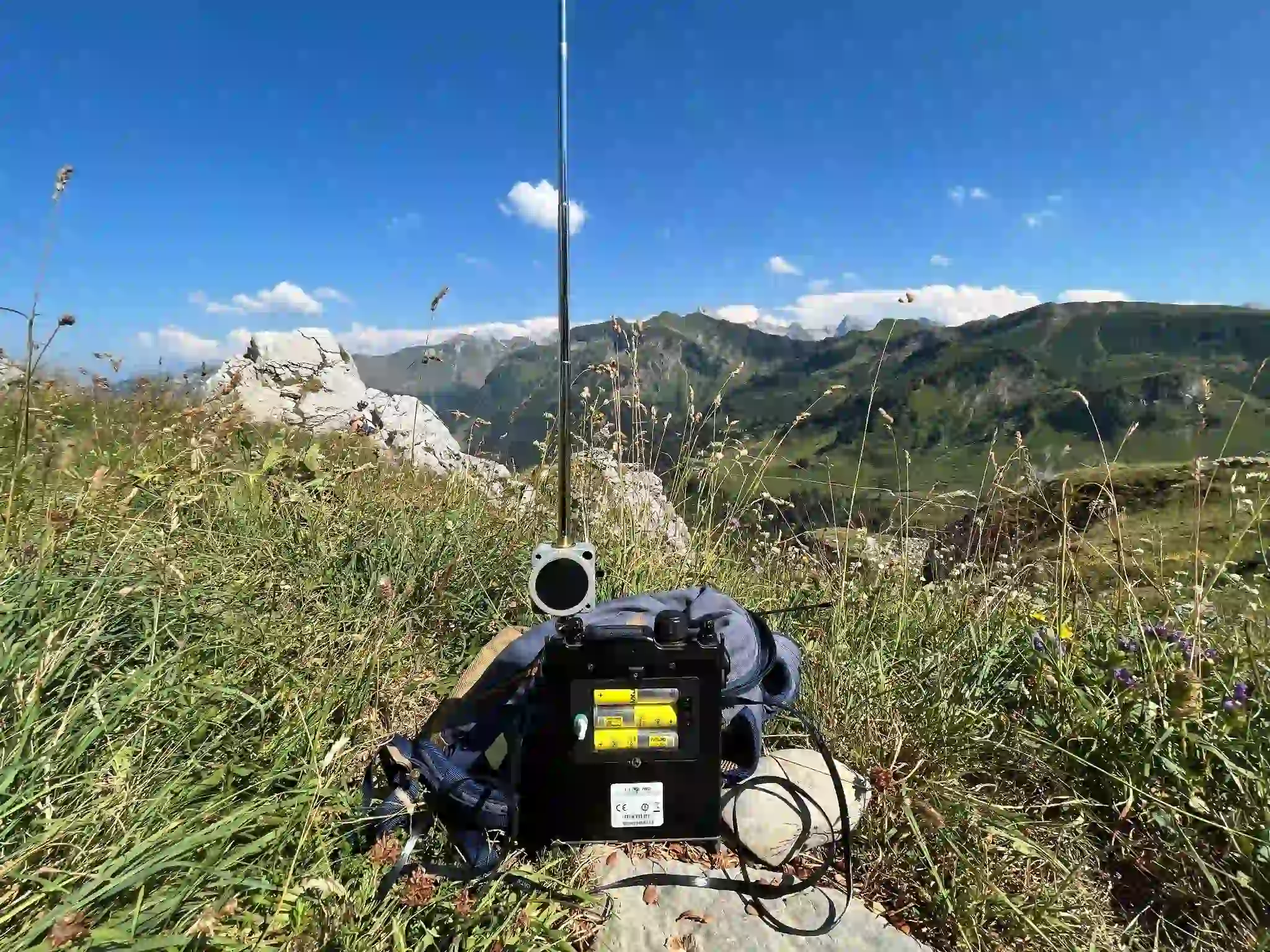

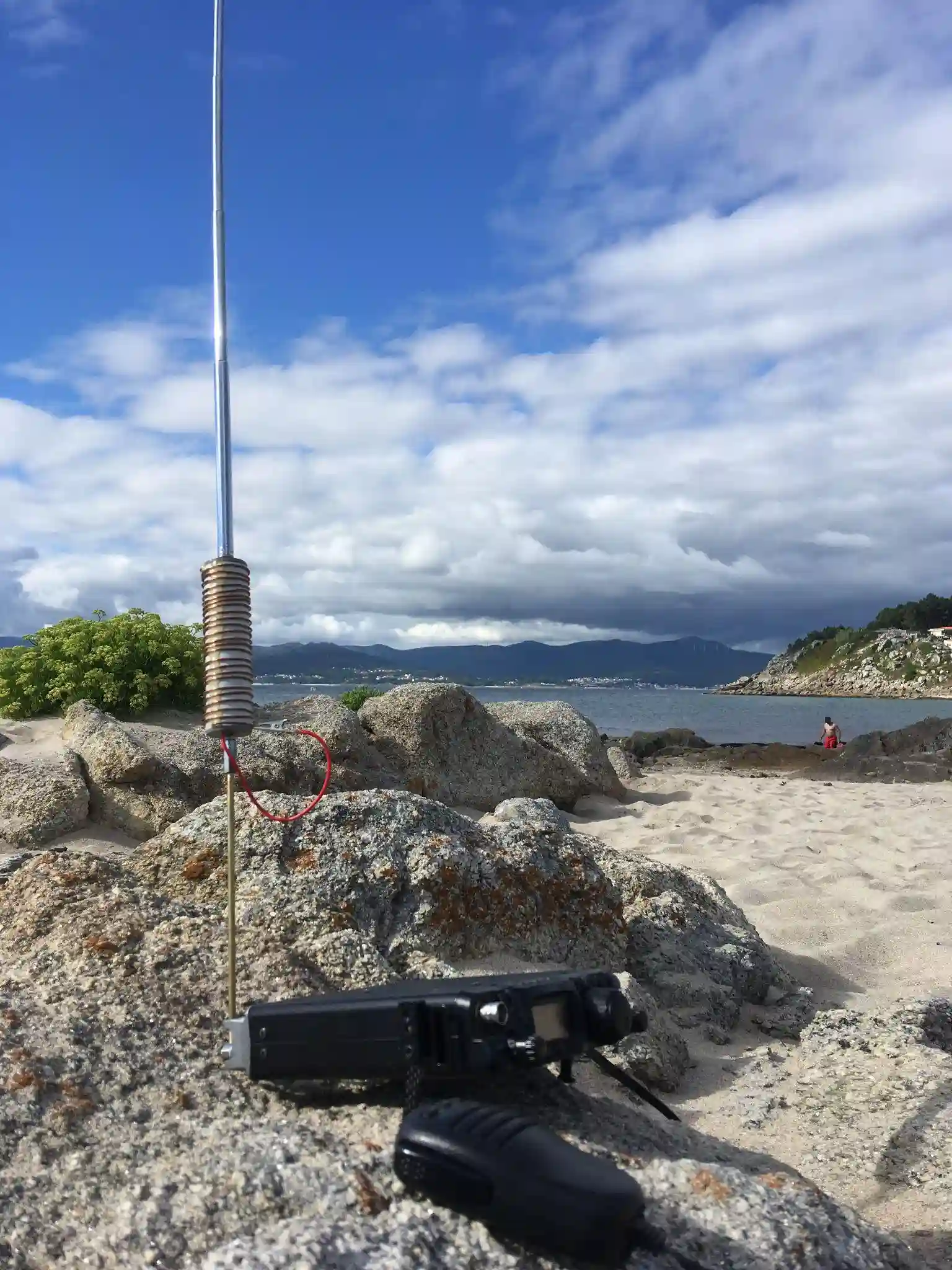

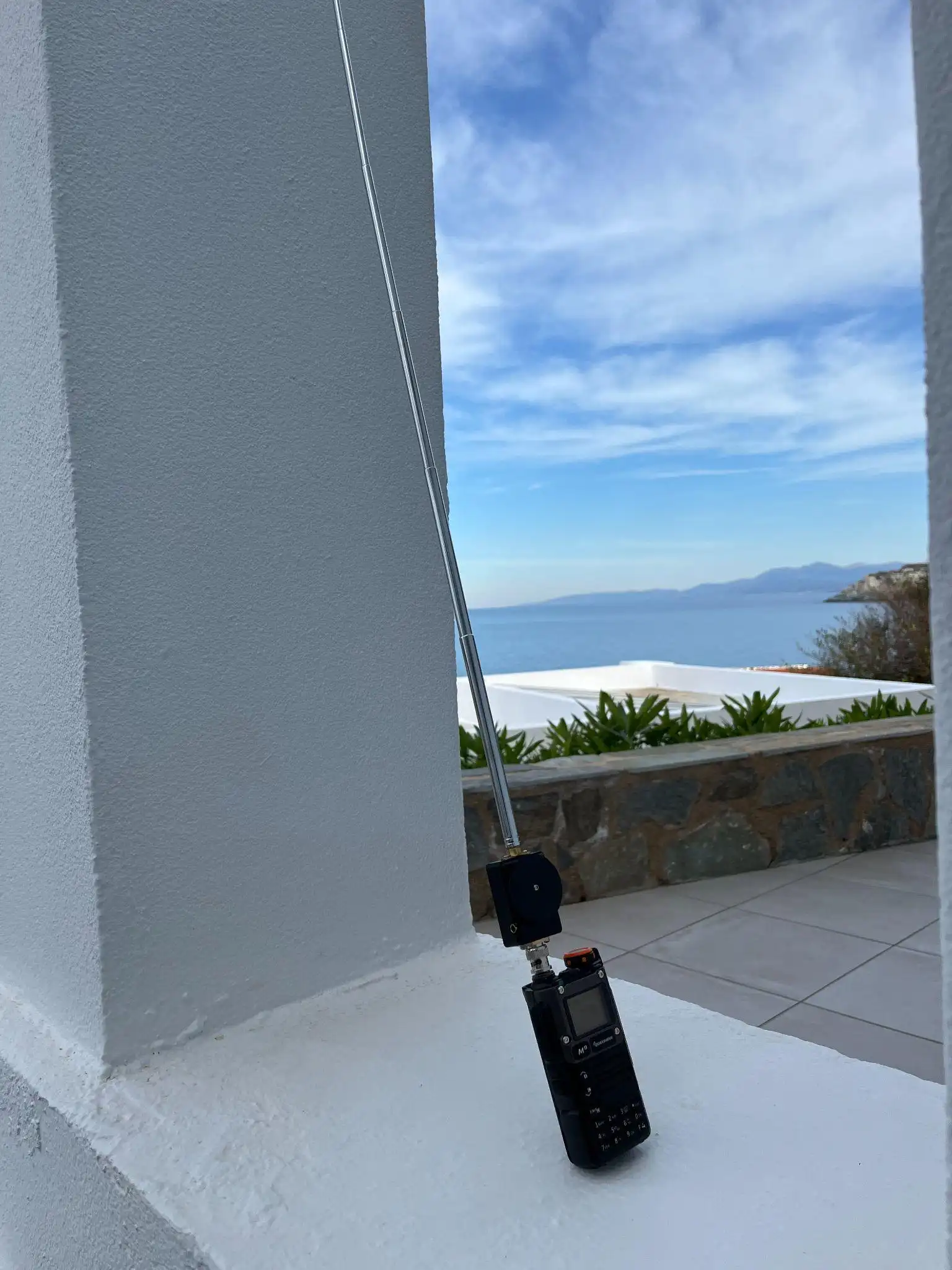

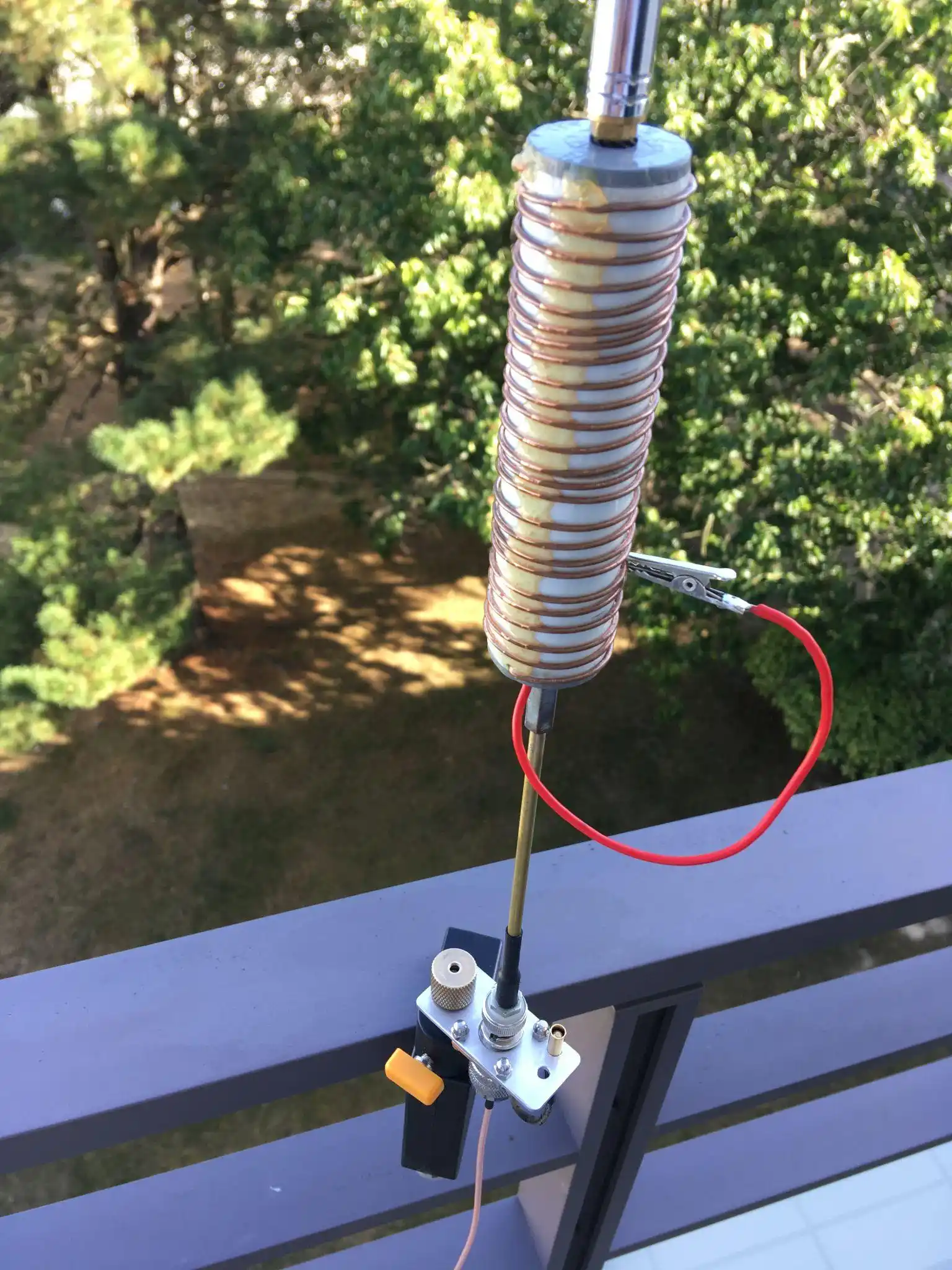

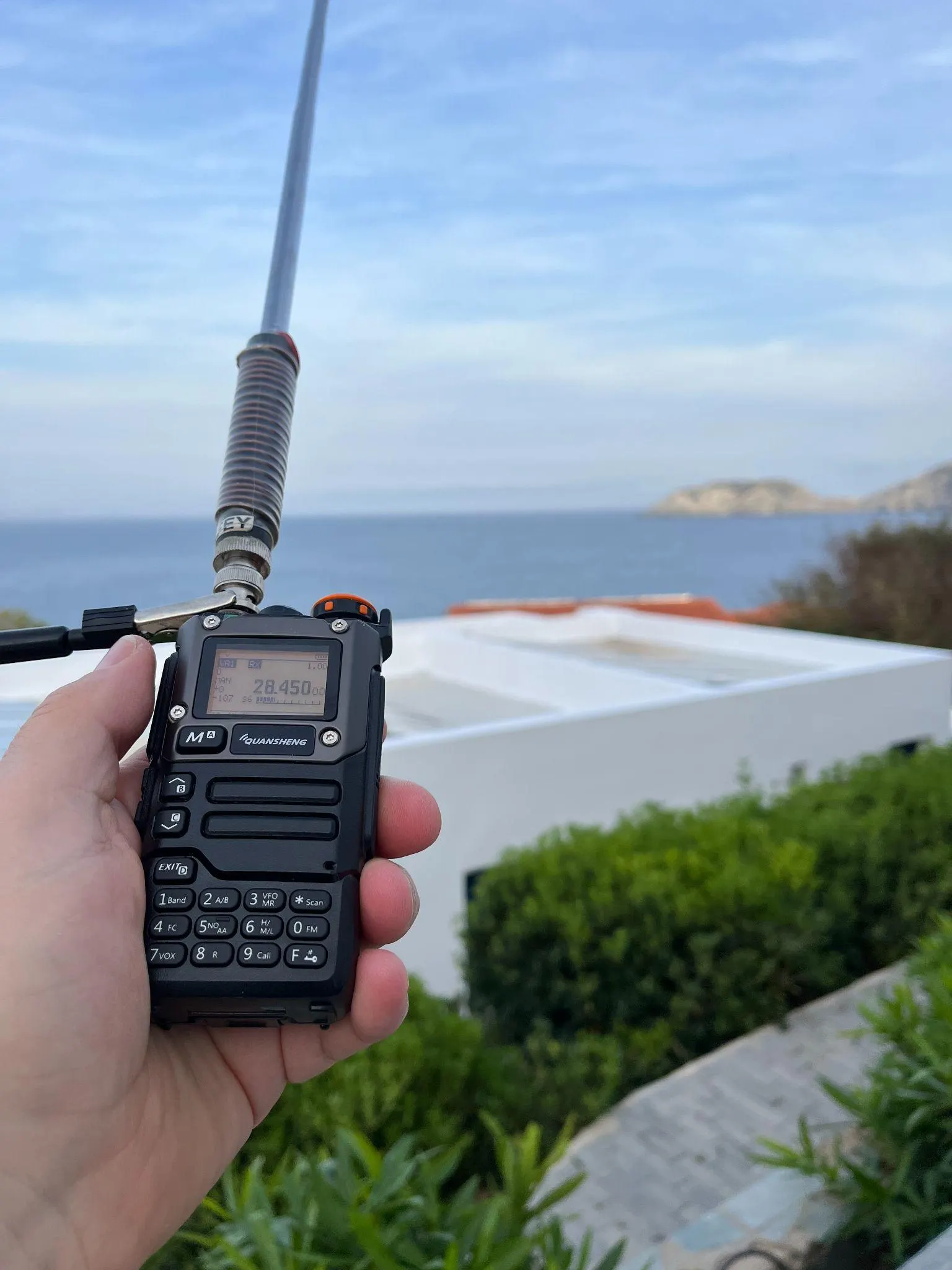

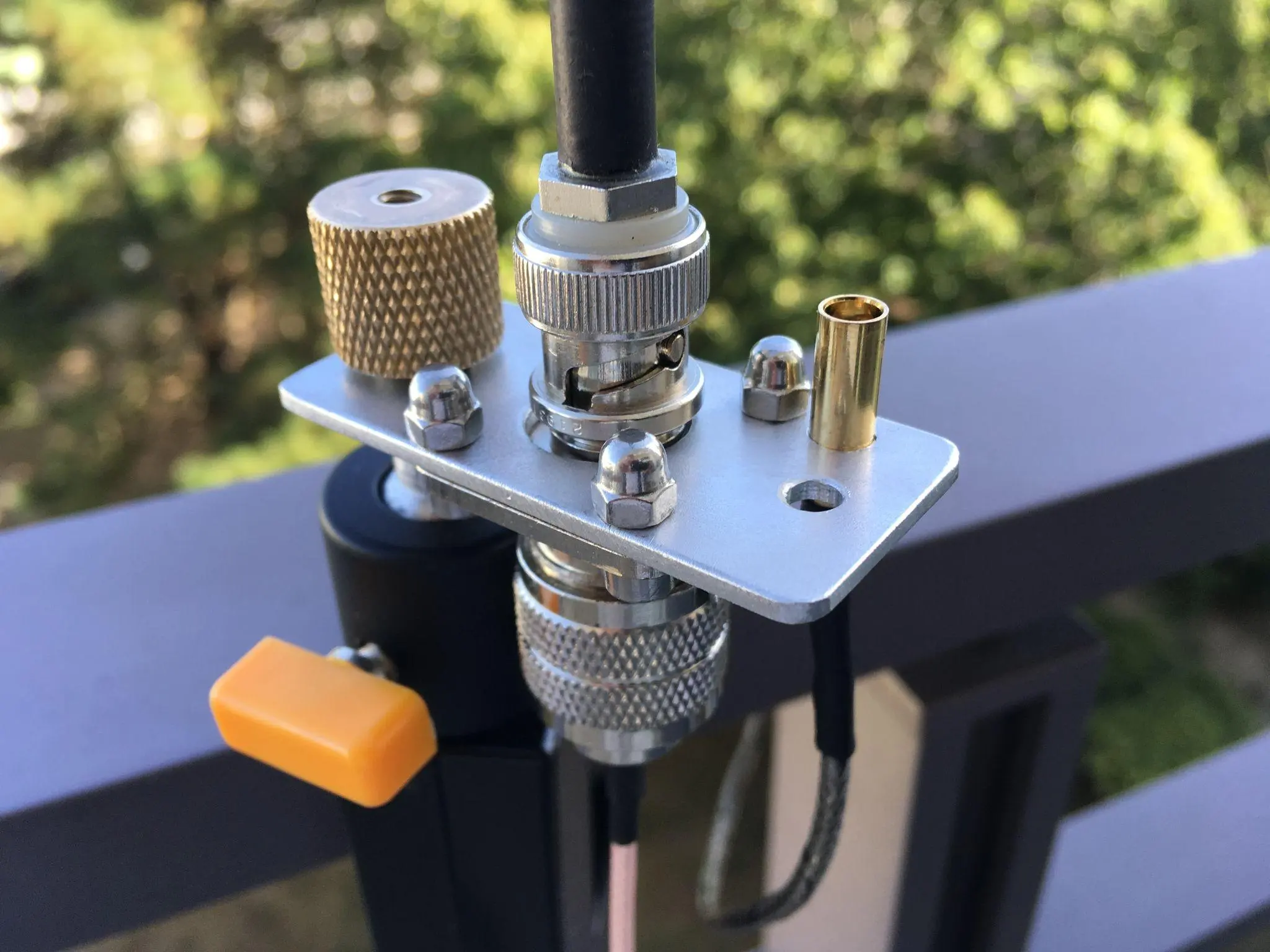

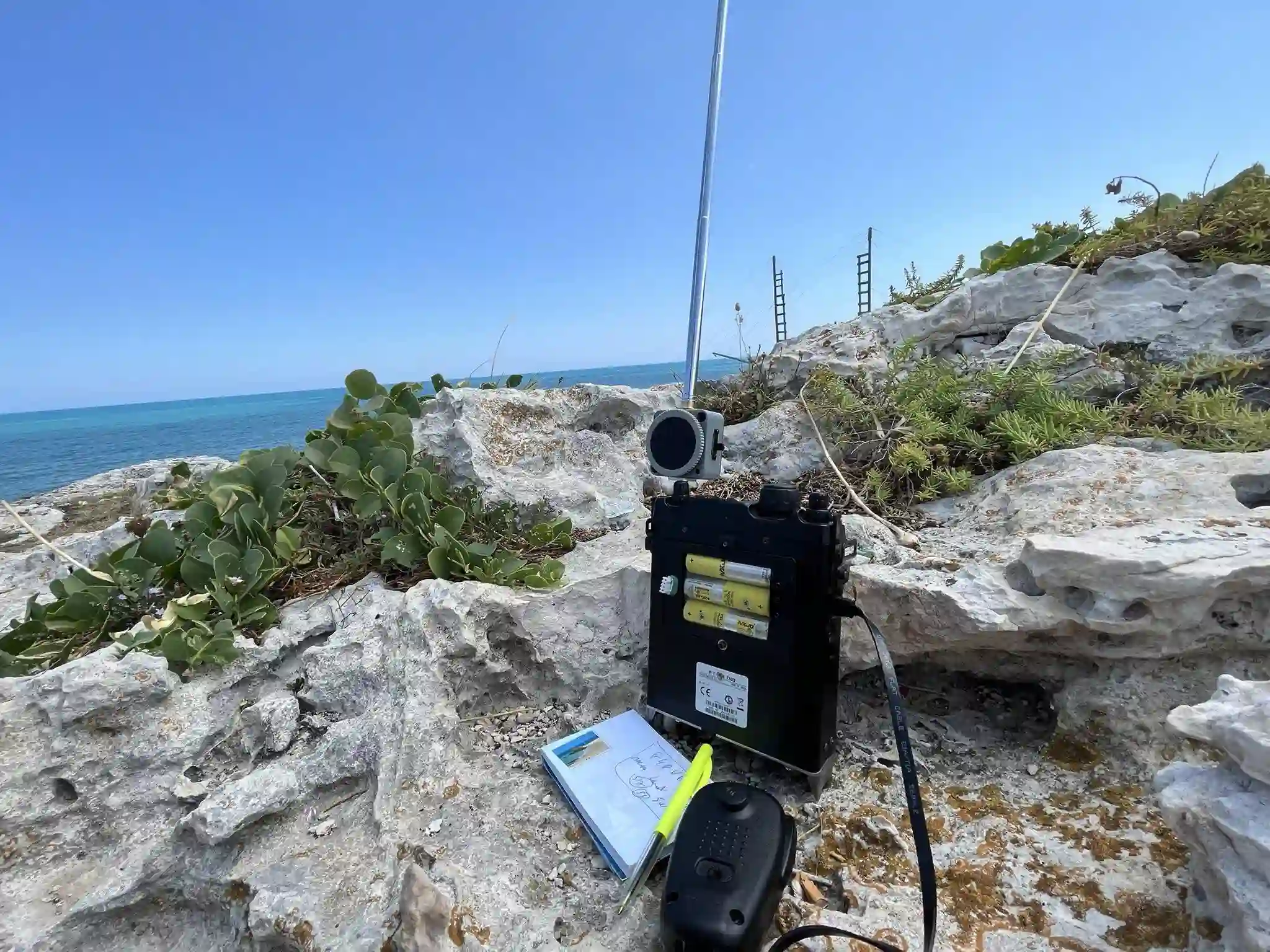

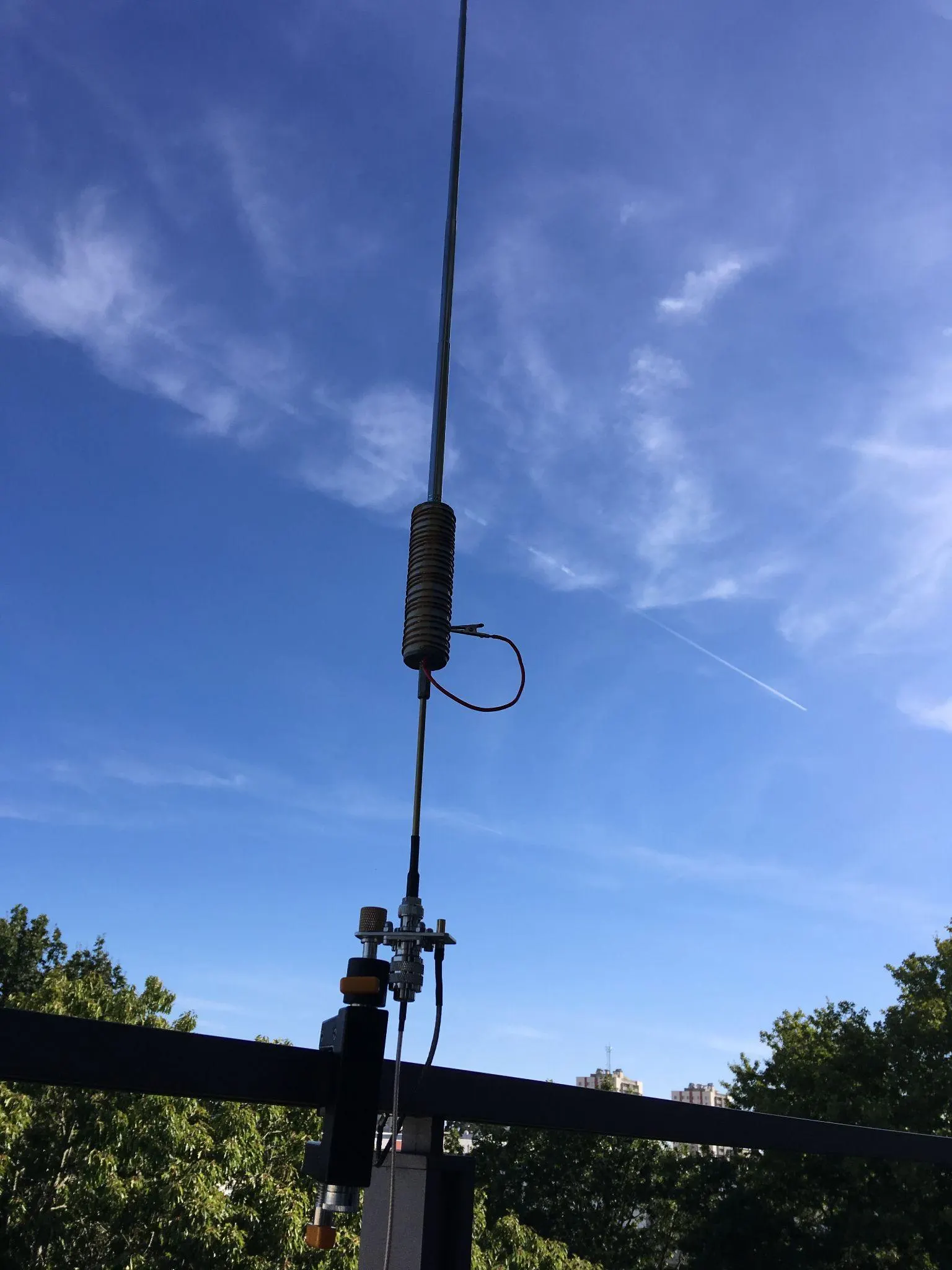

Photos en action

Des clichés de ses installations en situation réelle, pour illustrer la simplicité et l'efficacité de ses solutions.

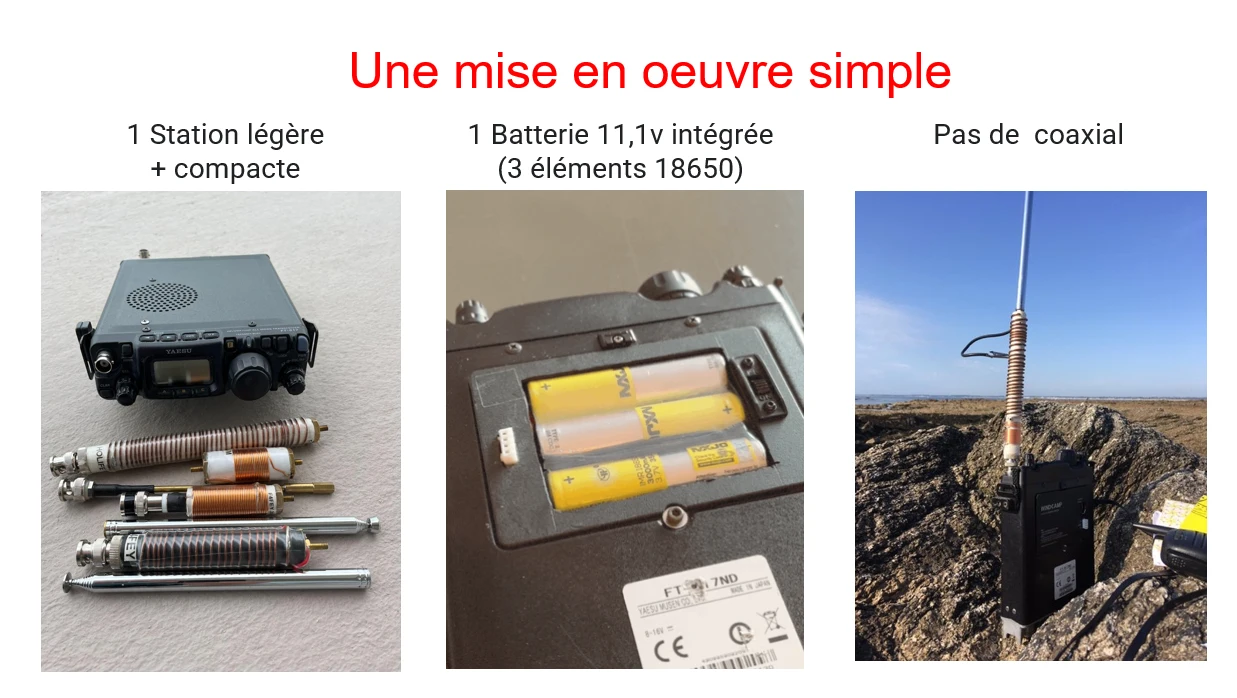

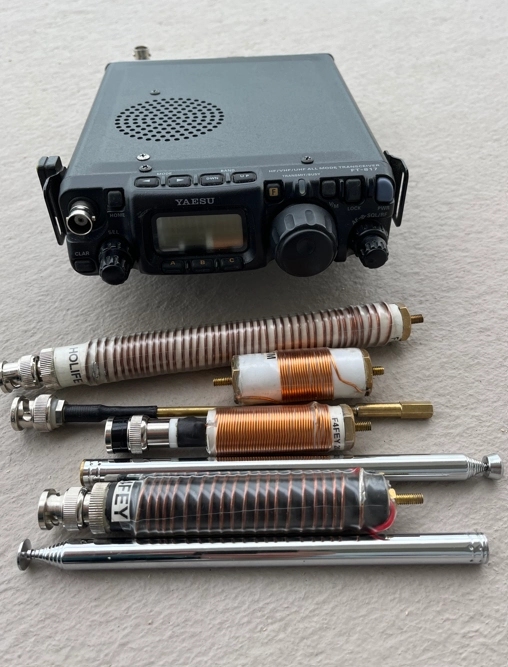

La mise en œuvre

Station légère portable. Maxime utilise un FT817.

Batterie intégrée (3 éléments Li-ion 18650).

Pas de coaxial, antenne montée directement sur la BNC du transceiver.

Conseils

Conseils sur décamétrique avec antennes whip

Préférez les bandes hautes 20, 17, 15, 12, 10 m (+ 50 MHz).

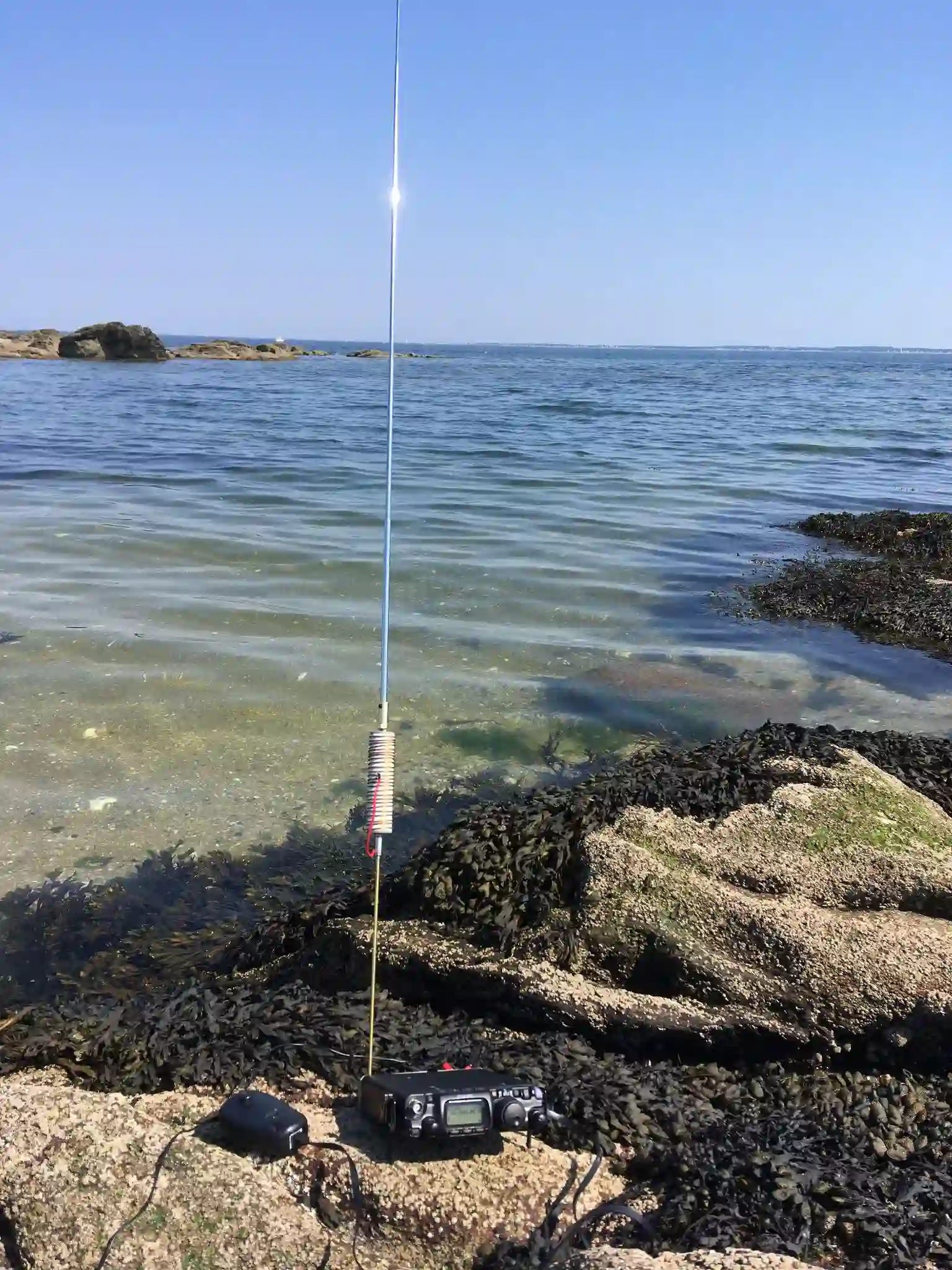

Prenez de la hauteur ou mettez-vous au bord de l'eau.

Surveillez la propagation. Consultez PSKReporter, DX Summit, ou RBN.

Profitez des stations QRO très bien équipées.

Profitez des concours pour améliorer vos records.

Essayez toujours de débuter avec une faible puissance.

Utilisez un bon plan de sol.

Expérimentez avec les longueurs.

Utilisez des accessoires comme des bobines de chargement.

Soyez patient et persévérant.

Participez à des activités de groupe.

Principe des antennes whip

Une antenne peut être mono bande ou multibande.

Conseils pour les antennes raccourcies :

Utilisez une self de qualité pour rallonger électriquement l'antenne.
Assurez-vous d'avoir un rapport L/D entre 1 et 3 environ.
Les spires doivent être non jointives.
Utilisez du fil dénudé et évitez le fil isolé "plastique".
Utilisez un support de bonne qualité HF (plexiglas, polystyrène, polycarbonate).

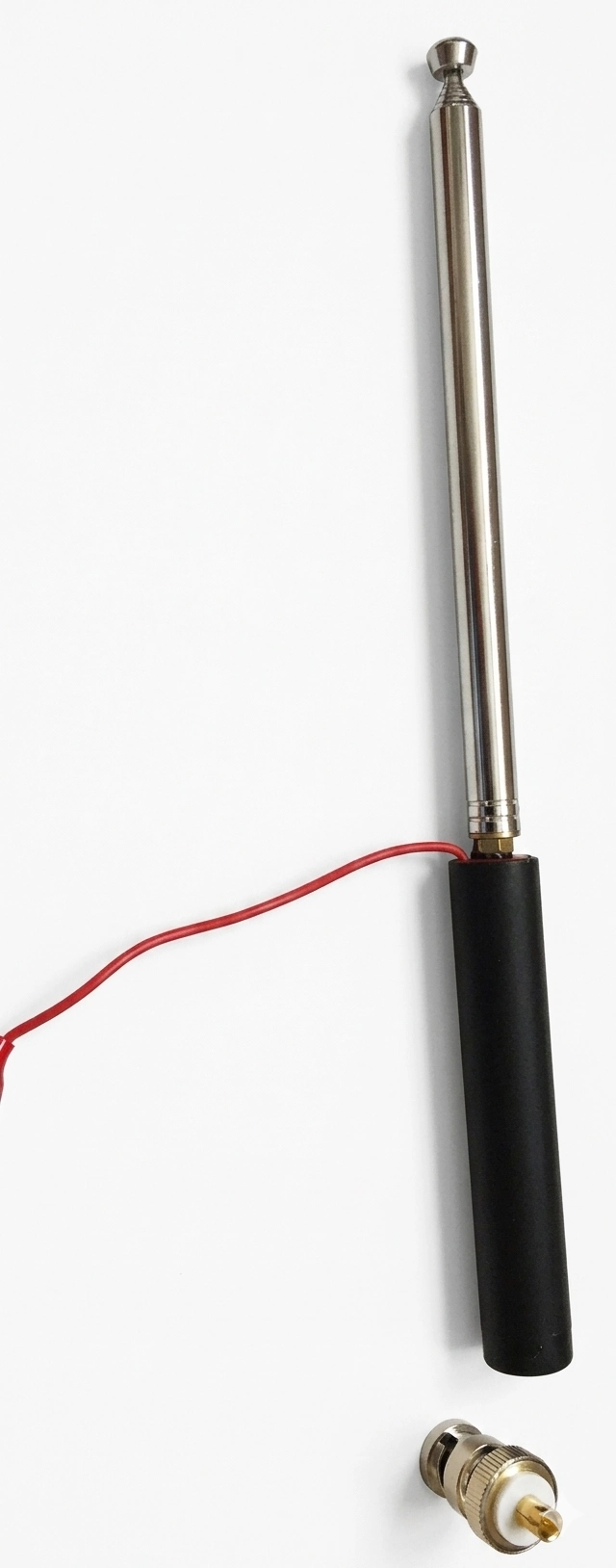

Choix des antennes whip

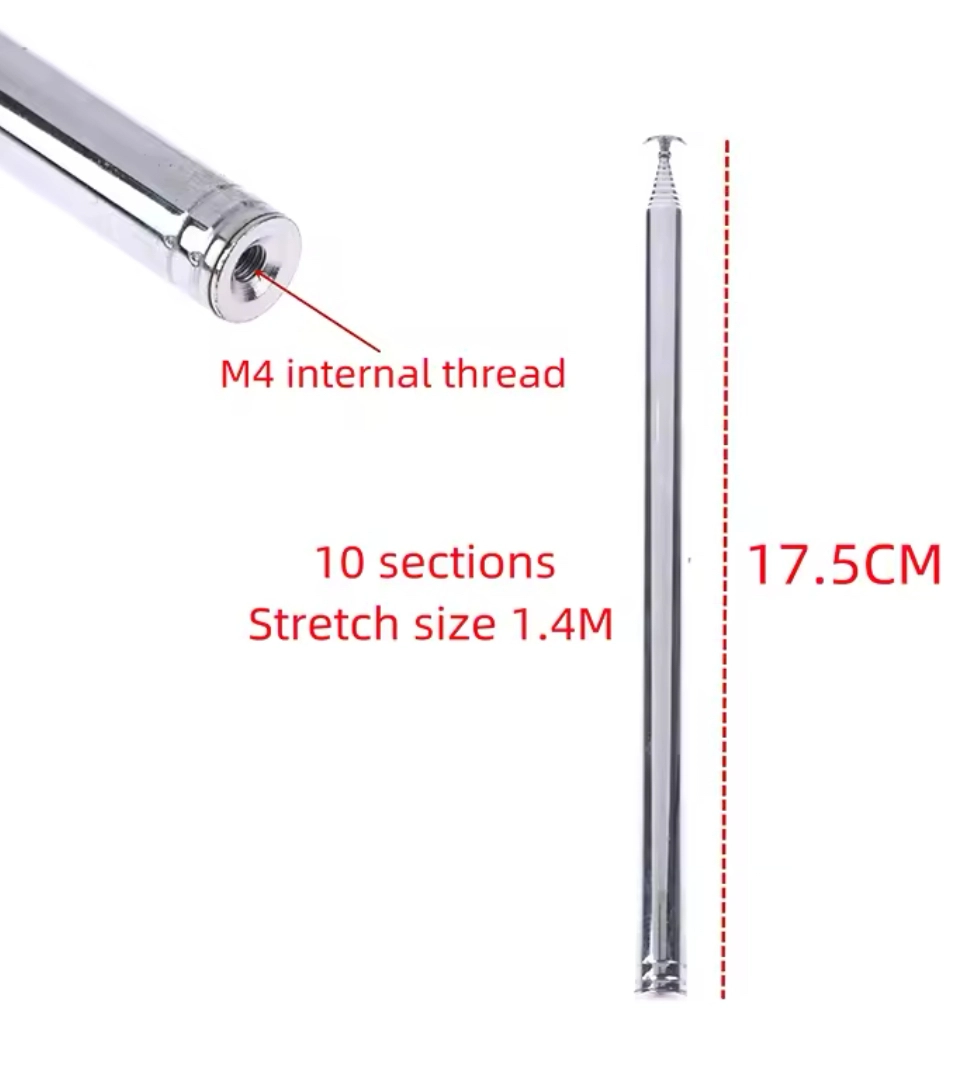

Fouet télescopique : 120 à 140 cm déplié
Self : à la base ou proche de la base
Diamètre du support de self : autour de 16 mm
Montage BNC : rapide
Self avec câble monobrin : cuivre 1,5 ou 2,5 mm²
Antenna démontable : rapidement en 2 ou 3 parties

Construction OM !

Antenne à Self HOLIFEY

Antenne HOLIFEY : Conception et Caractéristiques Techniques

HOLIFEY est la contraction de HOLIDAYS (vacances) et F4FEY, l'indicatif de son concepteur. Cette antenne a été spécialement conçue pour les radioamateurs en déplacement, cherchant une solution légère, compacte et performante.

L'antenne HOLIFEY est une antenne quart d'onde raccourcie, optimisée pour une utilisation en QRP. Elle utilise une self de chargement pour réduire sa taille physique tout en conservant de bonnes performances radioélectriques.

Spécifications Techniques

▶ Type d'antenne : Quart d'onde raccourcie avec self de chargement.
▶ Impédance : 50 Ohms (adaptée pour une utilisation directe avec la plupart des émetteurs-récepteurs).
▶ Bande de fréquence : Mono bande, généralement conçue pour les bandes hautes (20m, 17m, 15m, 12m, 10m).
▶ Longueur physique : Environ 50 cm (selon la bande de fréquence).
▶ Matériaux : Fil de cuivre dénudé pour la self, support en plexiglas ou polycarbonate.
▶ Contrepoids : Nécessite des contrepoids pour un fonctionnement optimal (généralement 3 ou 4 fils de 1/4 d'onde).

Avantages

✔ Économie : Coût minimal grâce à l'utilisation de matériaux simples et accessibles.
✔ Portabilité : Compacte et légère, tient facilement dans une poche.
✔ Facilité de construction : Conception simple, facile à assembler par tout radioamateur.
✔ Efficacité : Performances surprenantes pour une antenne de cette taille, idéale pour le QRP.

Utilisation

Pour utiliser l'antenne HOLIFEY, il suffit de la brancher directement sur la sortie antenne de votre émetteur-récepteur. Assurez-vous d'avoir un bon plan de sol ou des contrepoids adaptés pour maximiser les performances. Cette antenne est idéale pour les opérations en extérieur, les voyages, ou toute situation nécessitant une installation rapide et efficace.

Une solution pratique et efficace pour les radioamateurs nomades !

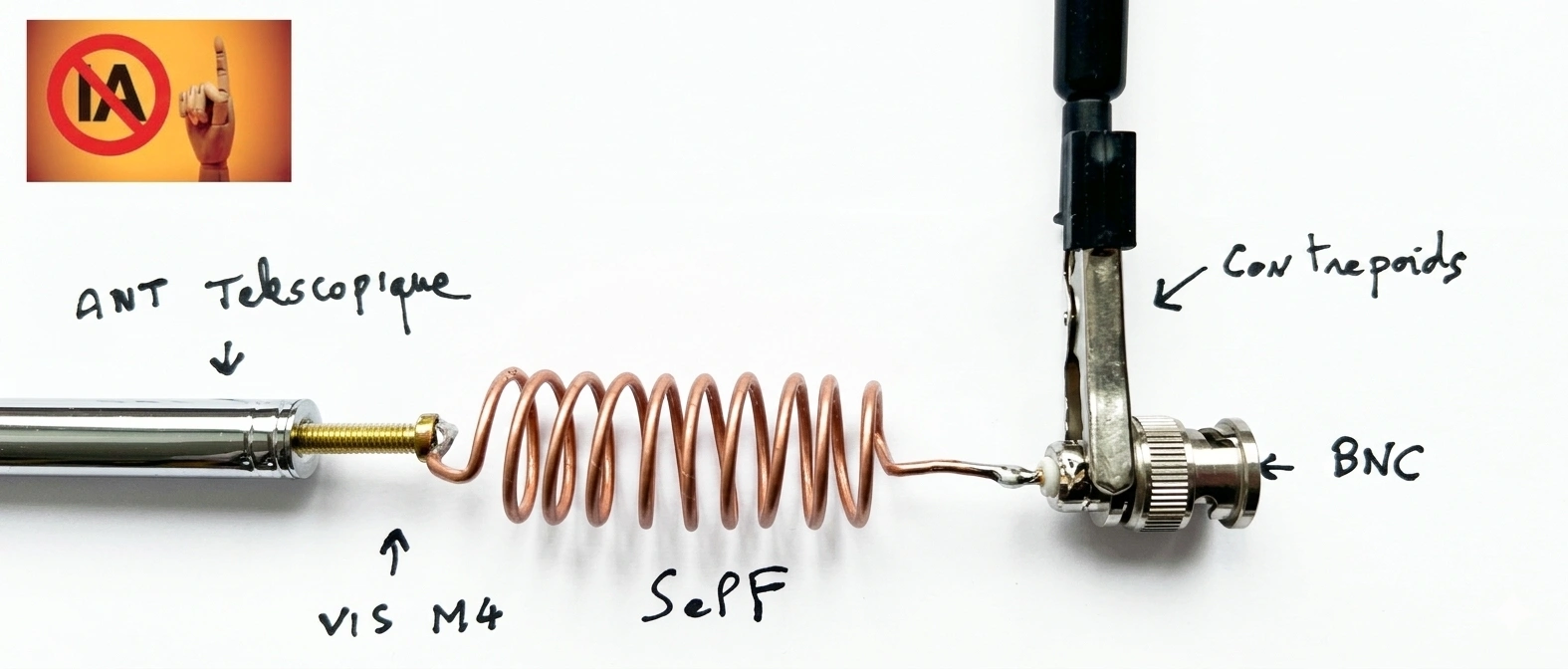

Schéma de l'antenne HOLIFEY

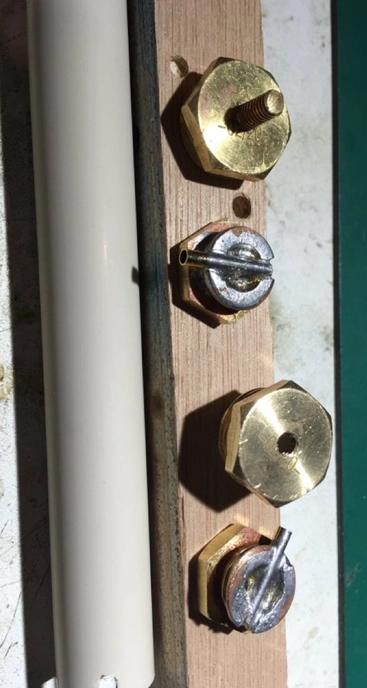

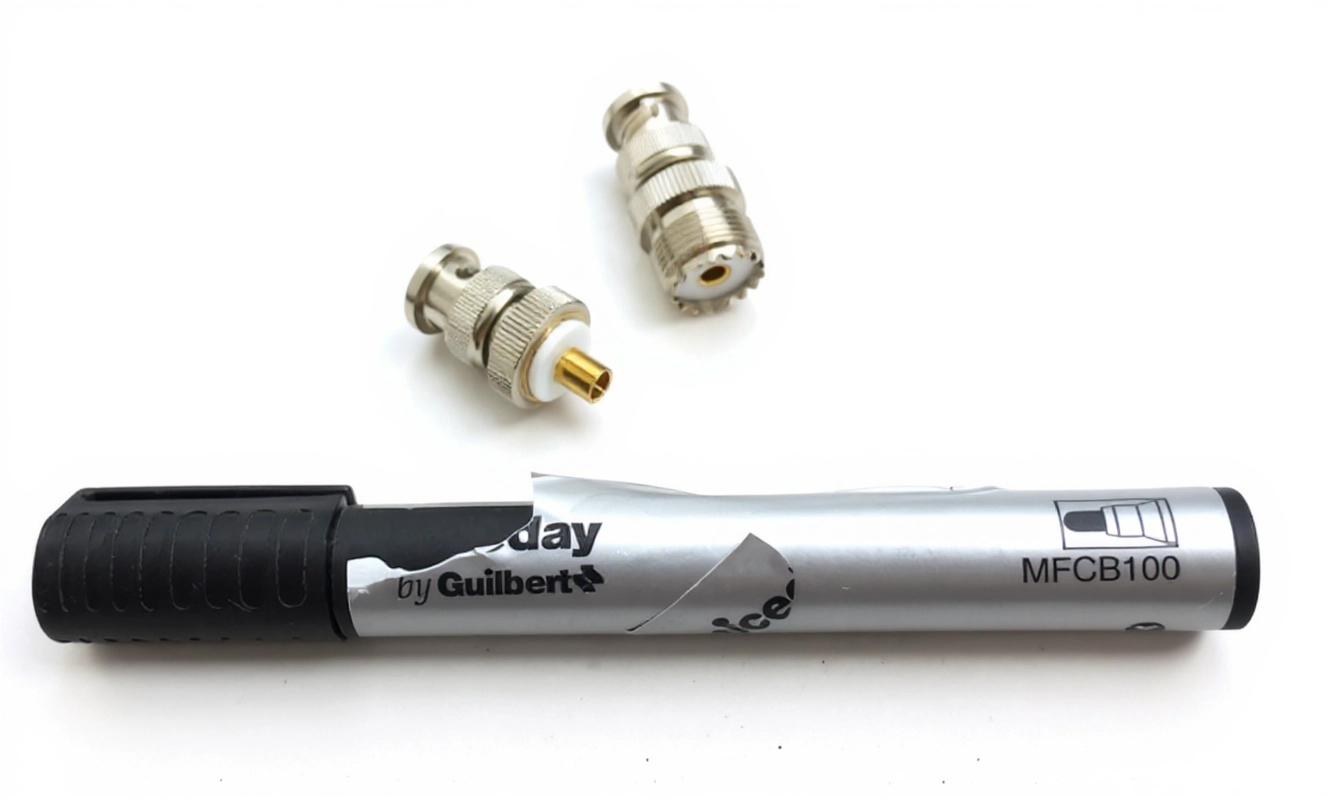

Pièces d'adaptation

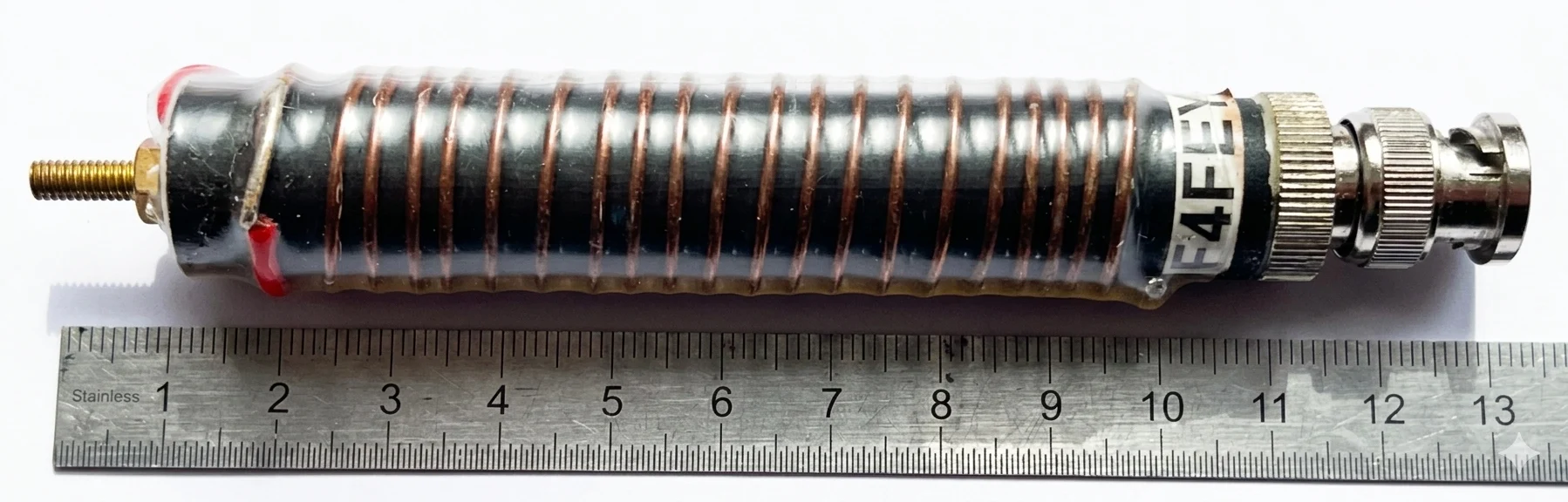

HOLIFEY 10m

20 spires cable cuivre 1,5 mm2. Diamètre 18 mm (corps de marqueur) Longueur de la self = 80mm

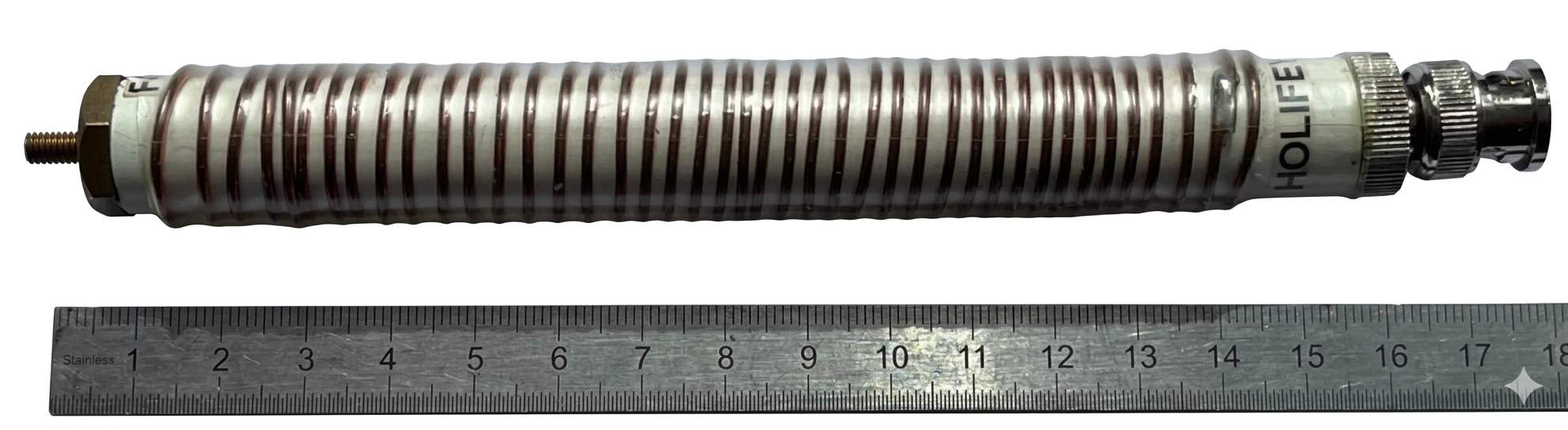

HOLIFEY 15m

42 spires cable cuivre 1,5 mm2. Diamètre 16 mm (Tube iro) Longueur de la self = 125 mm

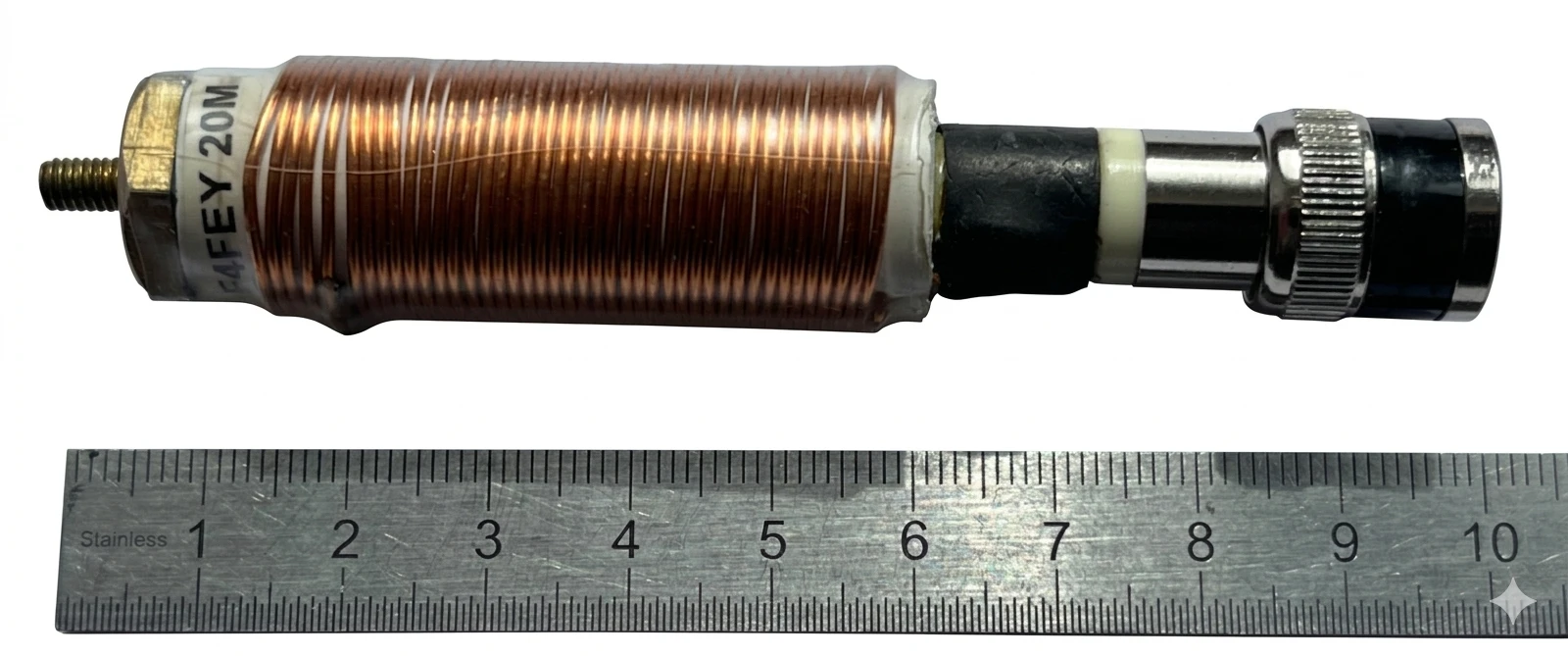

HOLIFEY 20m

43 spires jointives en fil de cuivre émaillé 0,8 mm. Diamètre 16 mm (Tube iro) Longueur de la self = 42 mm

Antenne GAWANT

L'antenne GAWANT est très populaire au Japon.

Le concepteur original est Ariga JF1QHZ.

Antenne "type demi onde raccourcie".

Fonctionnement sans contrepoids.

Couvre plusieurs bandes en ajustant un CV.

Facile à construire !

Ne coûte quasiment rien !

Elle tient toujours dans la poche !

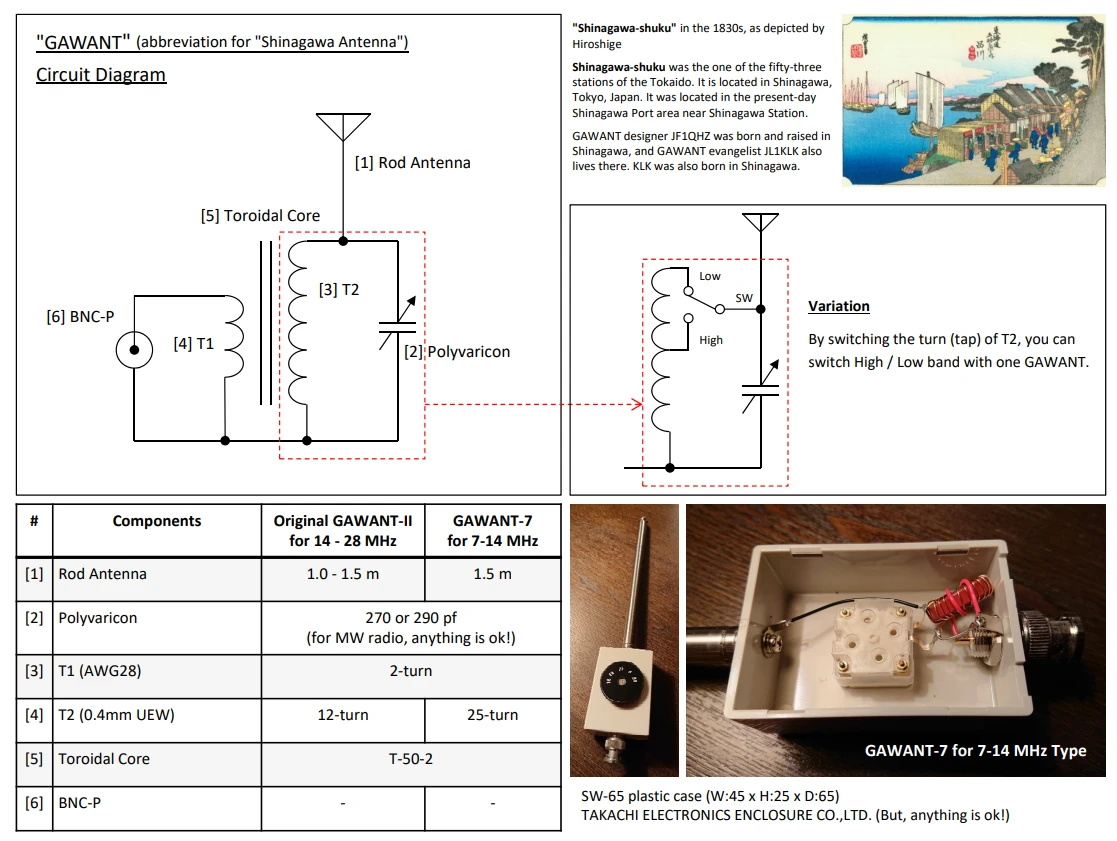

Schéma GAWANT

Source : https://k1fm.us/2020/06/the-gawant-antenna/

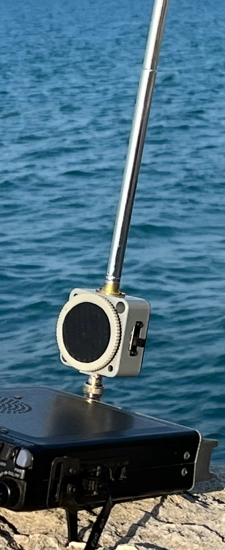

Construction F4FEY

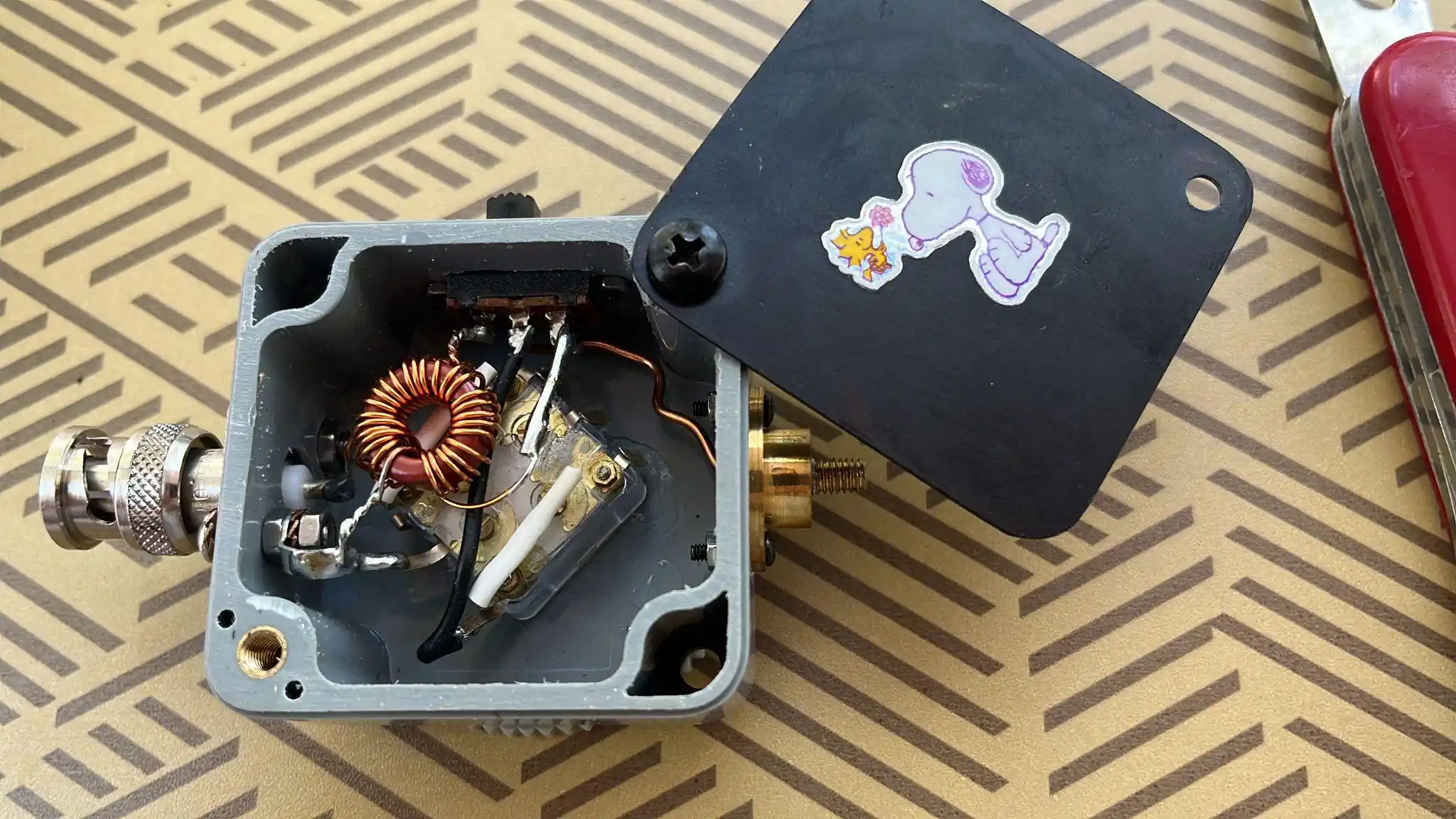

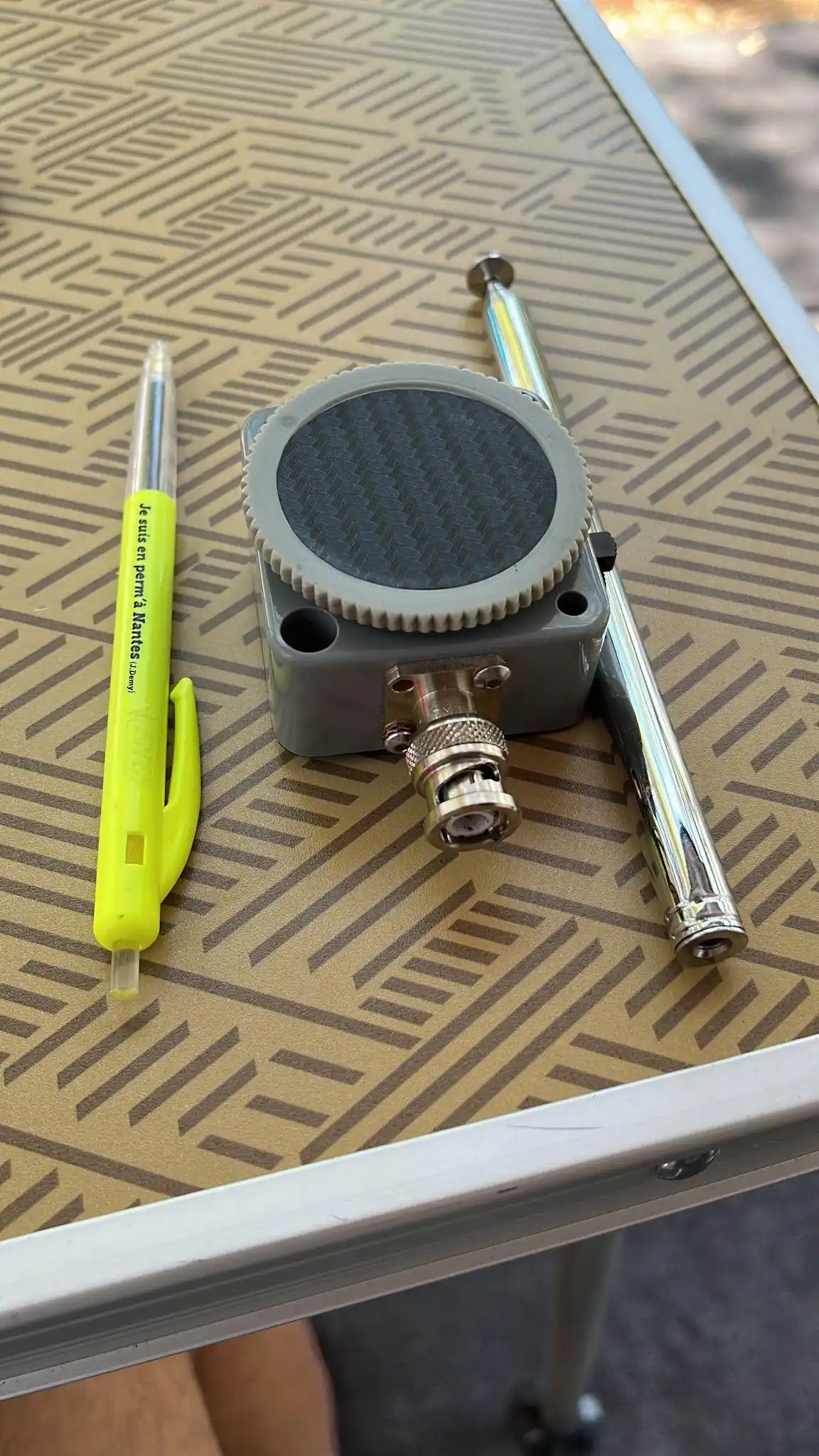

Un petit boitier nickel pour le CV

Focus sur bandes hautes et changement de tore

Préférez le T50-6 pour bandes hautes et le T50-10 pour monter sur la bande 6 mètres.

	T50-2	Optimum Resonant Circuit Range for highest Q and lowest core loss 250 KHz - 10 MHz
	T50-6	Optimum Resonant Circuit Range for highest Q and lowest core loss 3 MHz - 40 MHz
	T50-10	Optimum Resonant Circuit Range for highest Q and lowest core loss 15 MHz - 100 MHz

source : https://toroids.info/

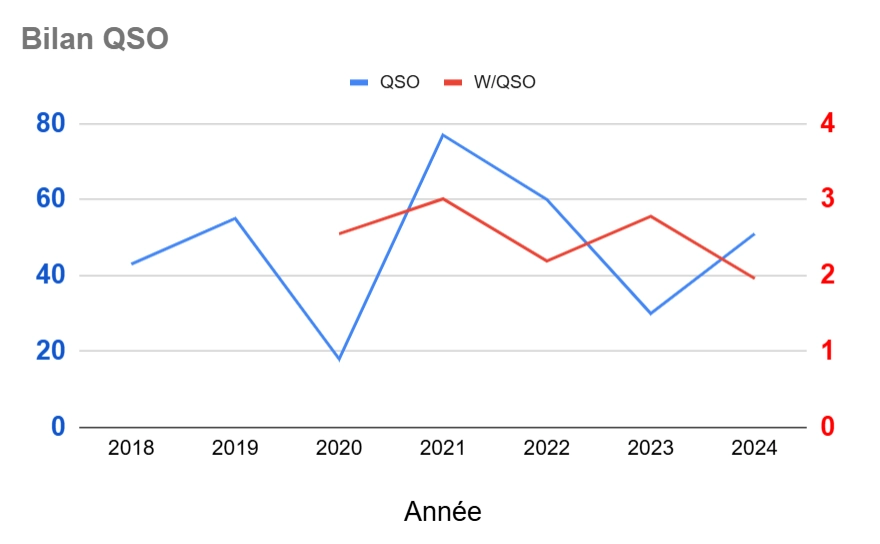

Le bilan des QSO en SSB

W/QSO (Watts par QSO)

60 DXCC contactés (Avril 2025 SSB)

5B Chypre 7X Algérie 9A Croatie 9K Koweït A7 Qatar CN Maroc CT Portugal CT3 Madère CU Açores CX Uruguay D4 Cap Vert DL Allemagne E7 Bosnie Herzégovine EA Espagne EA6 Îles Baléares EA8 Îles Canaries EA9 Ceuta et Melilla EI Irlande ES Estonie EU Biélorussie EX Kirghizistan F France FY Guyane Française G Angleterre GD Île de Man GM Écosse HA Hongrie HO Finlande HB0 Liechtenstein HB9 Suisse I Italie IS0 Sardaigne IT9 Sicile LA Norvège LY Lituanie LZ Bulgarie OE Autriche OH Finlande OK République tchèque OM Slovaquie ON Belgique OZ Danemark PA Pays-Bas PY Brésil S5 Slovénie SM Suède SP Pologne SV Grèce SV9 Crète TA Turquie TF Islande TK Corse UA Russie UR Ukraine V5 Namibie VE Canada W USA YL Lettonie YO Roumanie YU Serbie
